选项显示

可通过多种不同的方式来进行采集数据的可视化。

点云 

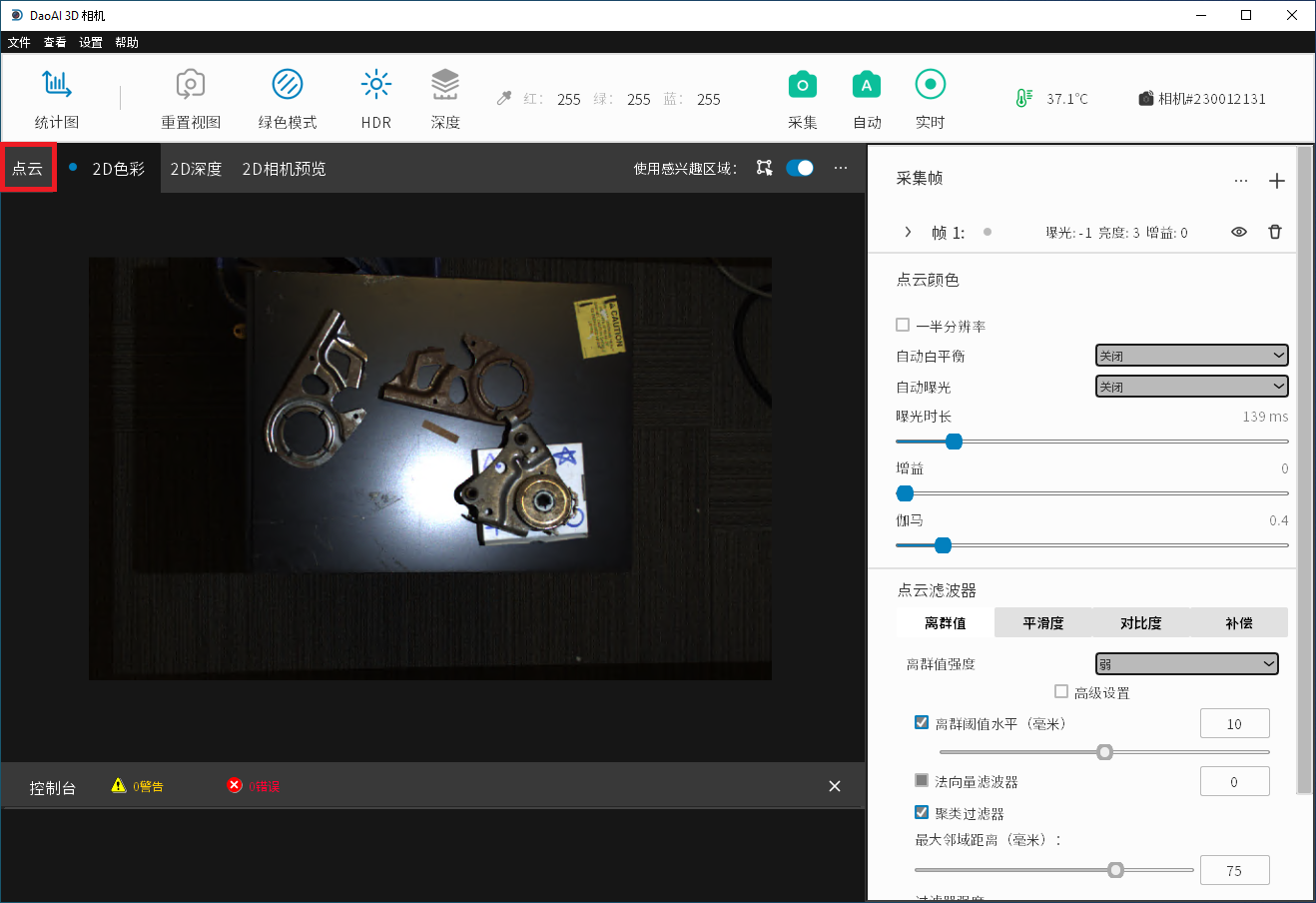

点云选项卡显示来自采集图像的 3D 点云模型。可以使用鼠标旋转和移动点云视图。

点云也可以保存为 .daf、.ply 或 .pcd 文件。这是在“文件”→“保存 3D 数据”下完成的。将白板对象保存为ply格式可用于检测3D相机深度测量的准确性。同样，可以通过“文件”→“加载 3D 数据”加载点云——加载后，点云将显示在此选项卡中。

打开显示模式，显示模式下分为三个功能：点云尺寸、显示：纹理/颜色、更改坐标系。

原始尺寸点云

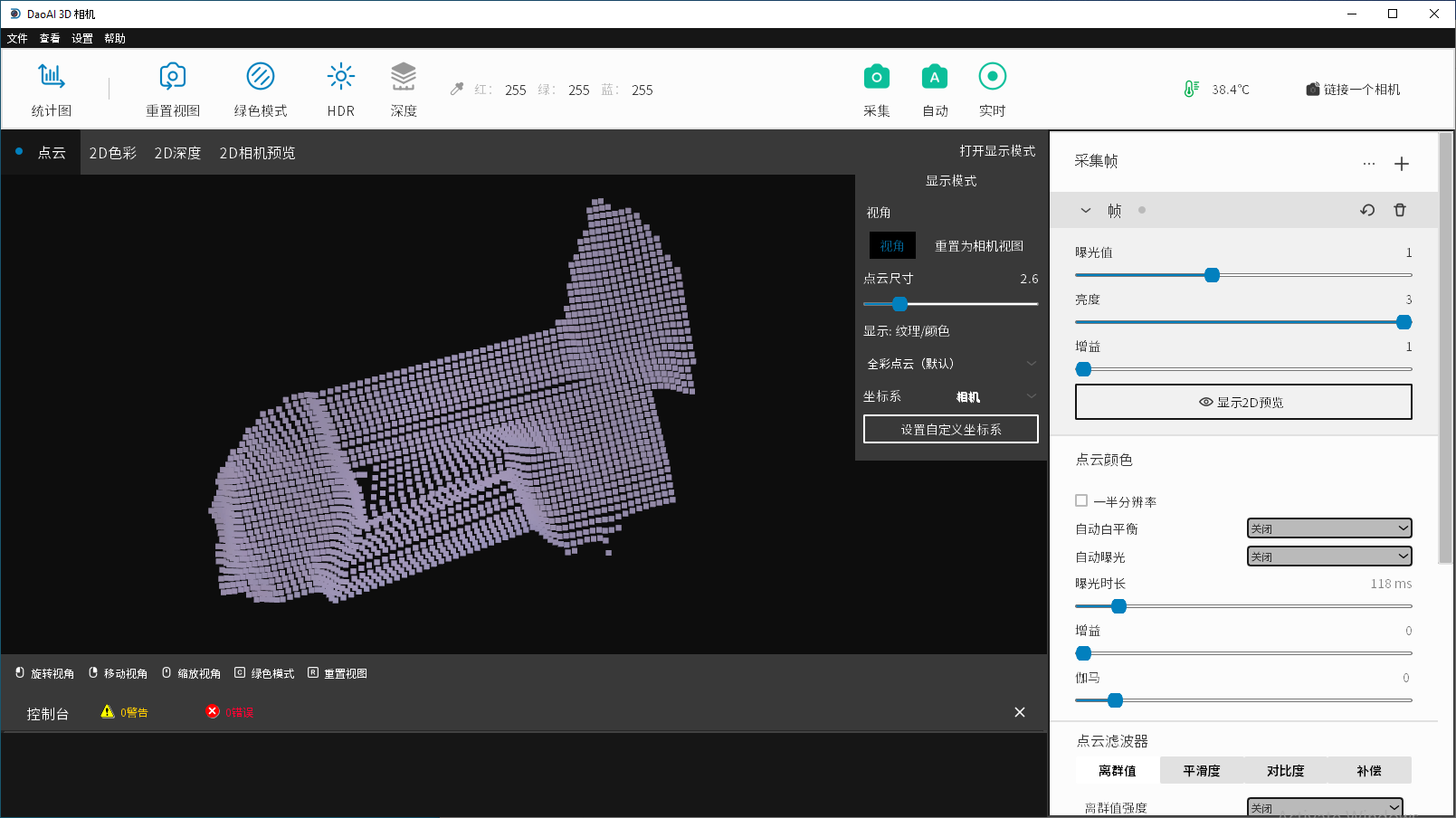

点云尺寸为2.6的点云效果

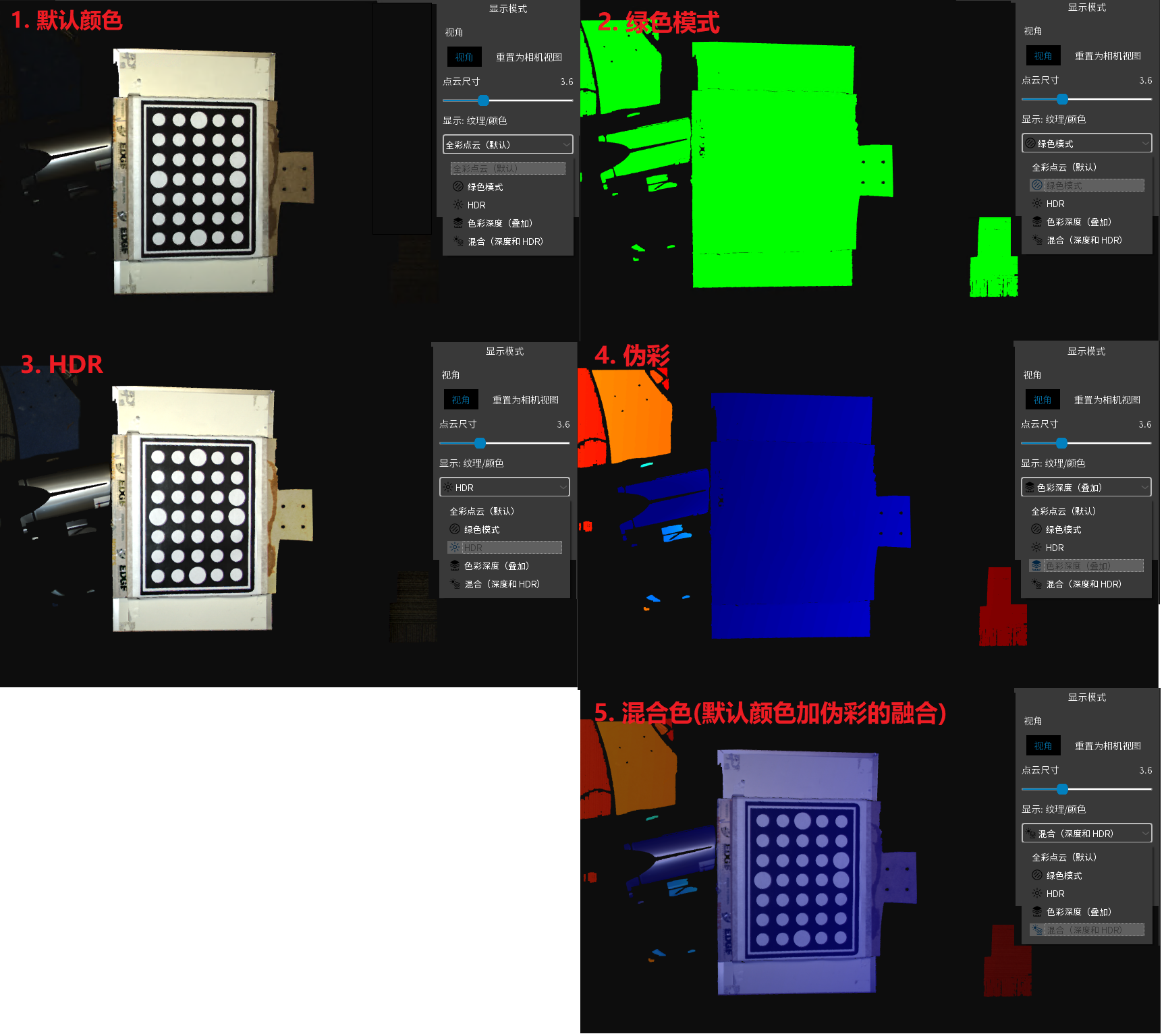

点云的颜色可以在 5 种不同模式之间切换: 默认颜色、绿色模式、HDR、伪彩、和混合色(默认颜色加伪彩的融合)。要更改模式，请单击点云选项卡中的显示模式下拉菜单并选择颜色类型。

设置点云坐标系：捕捉场景中的基本平面可以是随机平面。我们需要根据实际的基面计算颜色，以便更好地看到物体的深度差异。

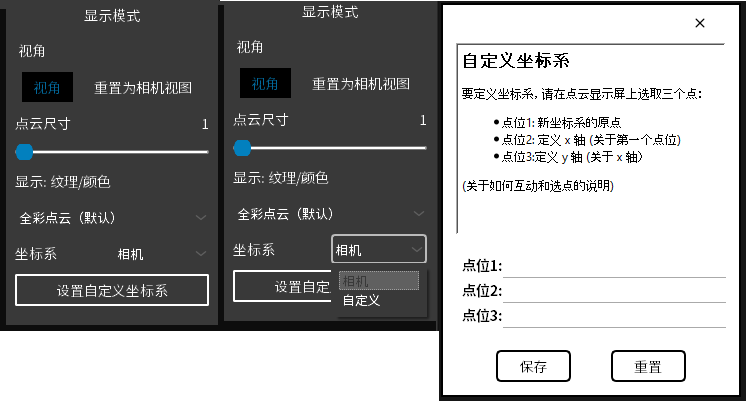

我们可以通过在单独的对话框中选择点云上的三个点来在 Mecheye 中定义自定义坐标系。第一个选定的点是自定义参考系的原点。第二个点和第一个点一起定义 X 轴。所有三个点共同定义 XoY 平面。第三个点与 X 轴的相对位置决定了 Y 轴的正方向。

然后，在相机工作室上，我们可以从下拉列表中选择坐标系。深度图颜色将相应调整。

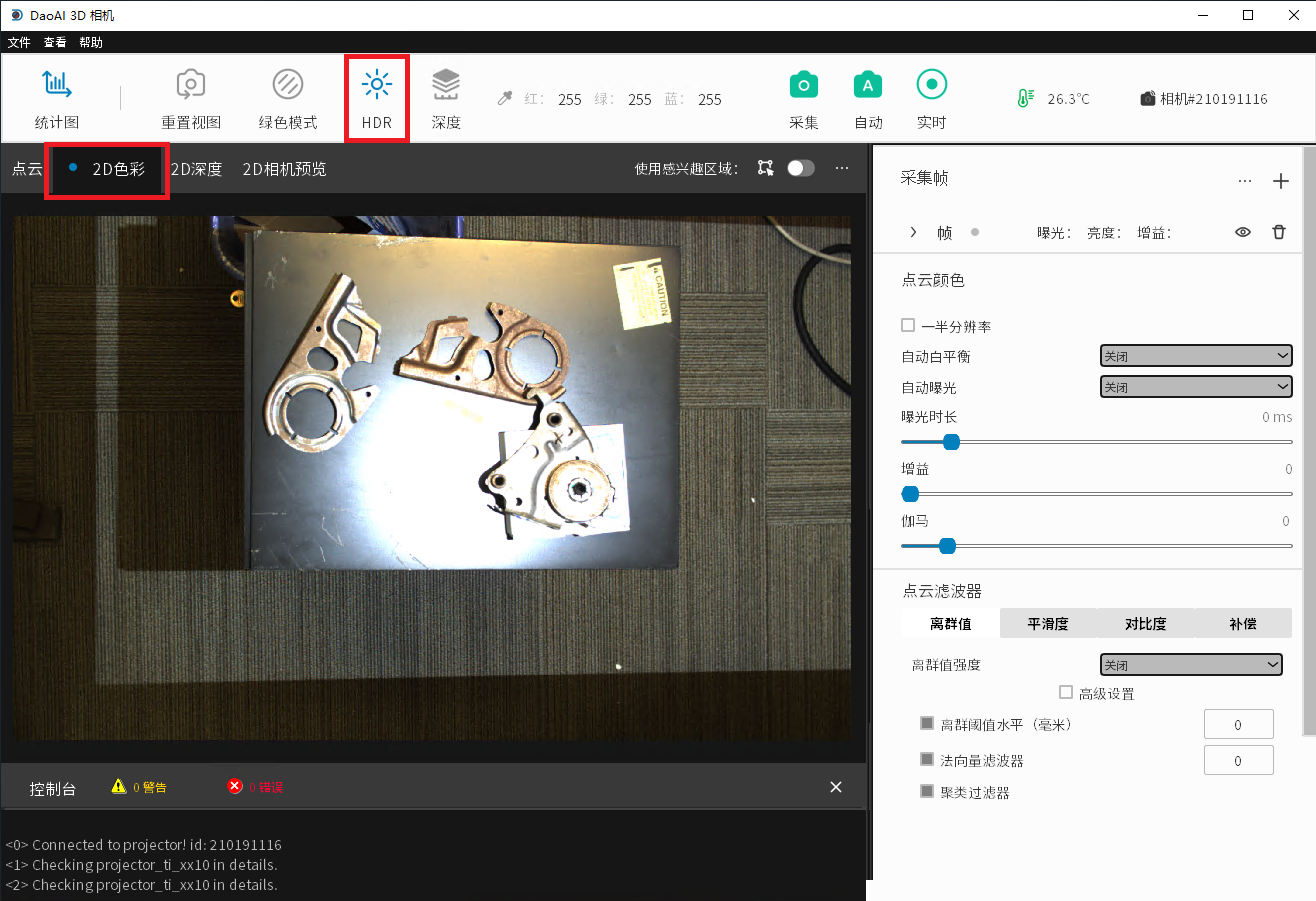

采集图像可在2D 颜色选项里进行显示，可以选择HDR模式。HDR将更改图像的颜色以最大化其动态范围。HDR在有多帧设定下采集动态范围时十分有用。我们有多个帧的设置，以捕捉高动态范围图像。

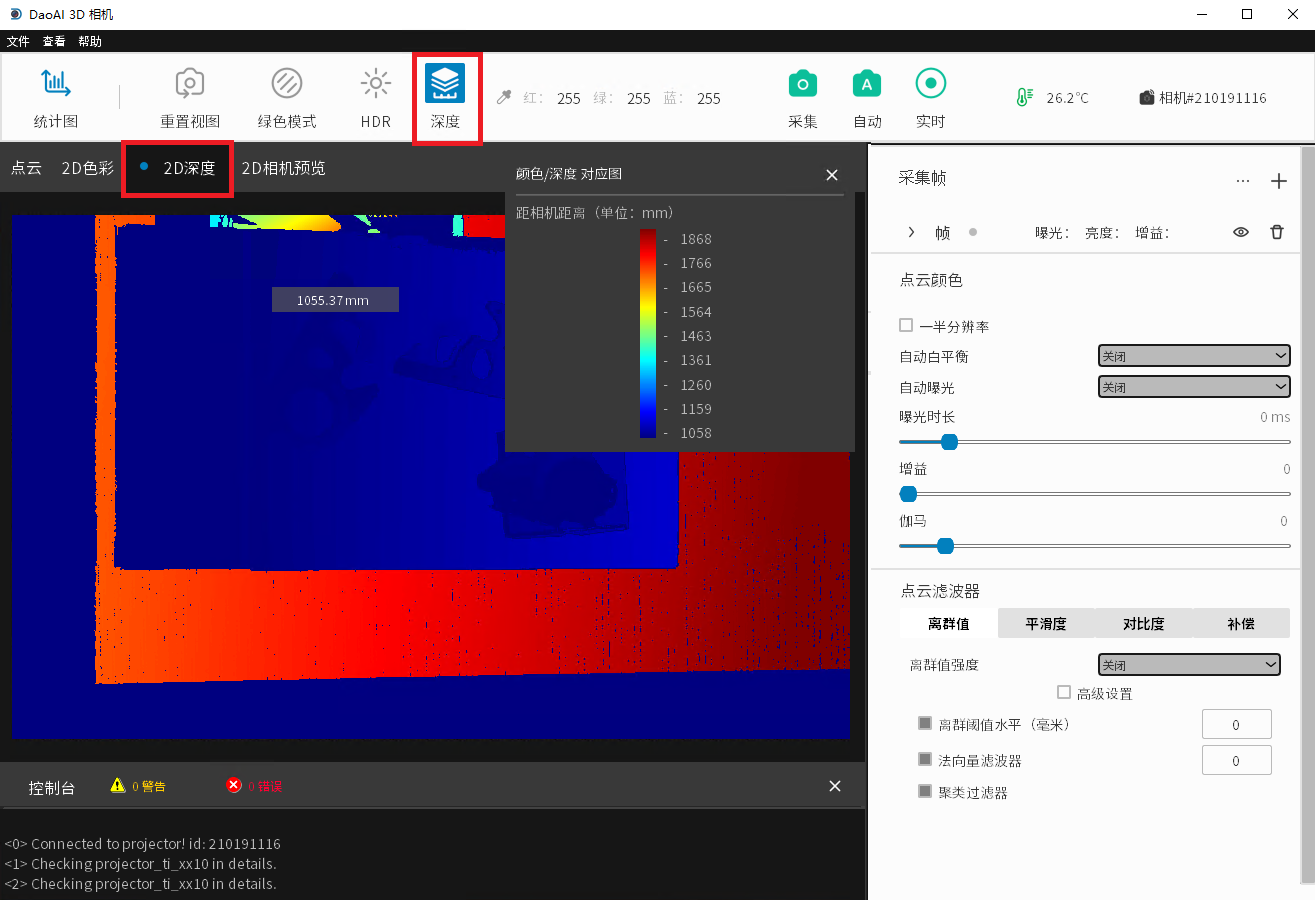

2D 深度显示选项卡将每个有效像素的深度值编码为其颜色。蓝色代表短距离, 红色代表远距离(以毫米为单位)。如果要分析具体值, 您可以切换“深度”按钮, 将弹出深度图图例。

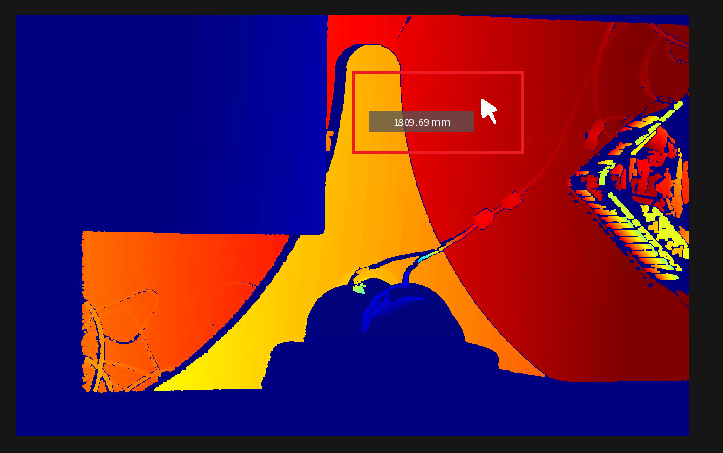

您也可以将鼠标移到图片中以显示该点的深度值。

2D相机预览是用来提前确认被摄物体的位置和图像的RGB值。 (例如，图片是一个双目摄像机视图的预览。的预览，你可以将光标悬停在图片的不同位置，查看该区域的RGB值）。

二维预览功能是用来在进行拍摄前检索场景的预览图像的。

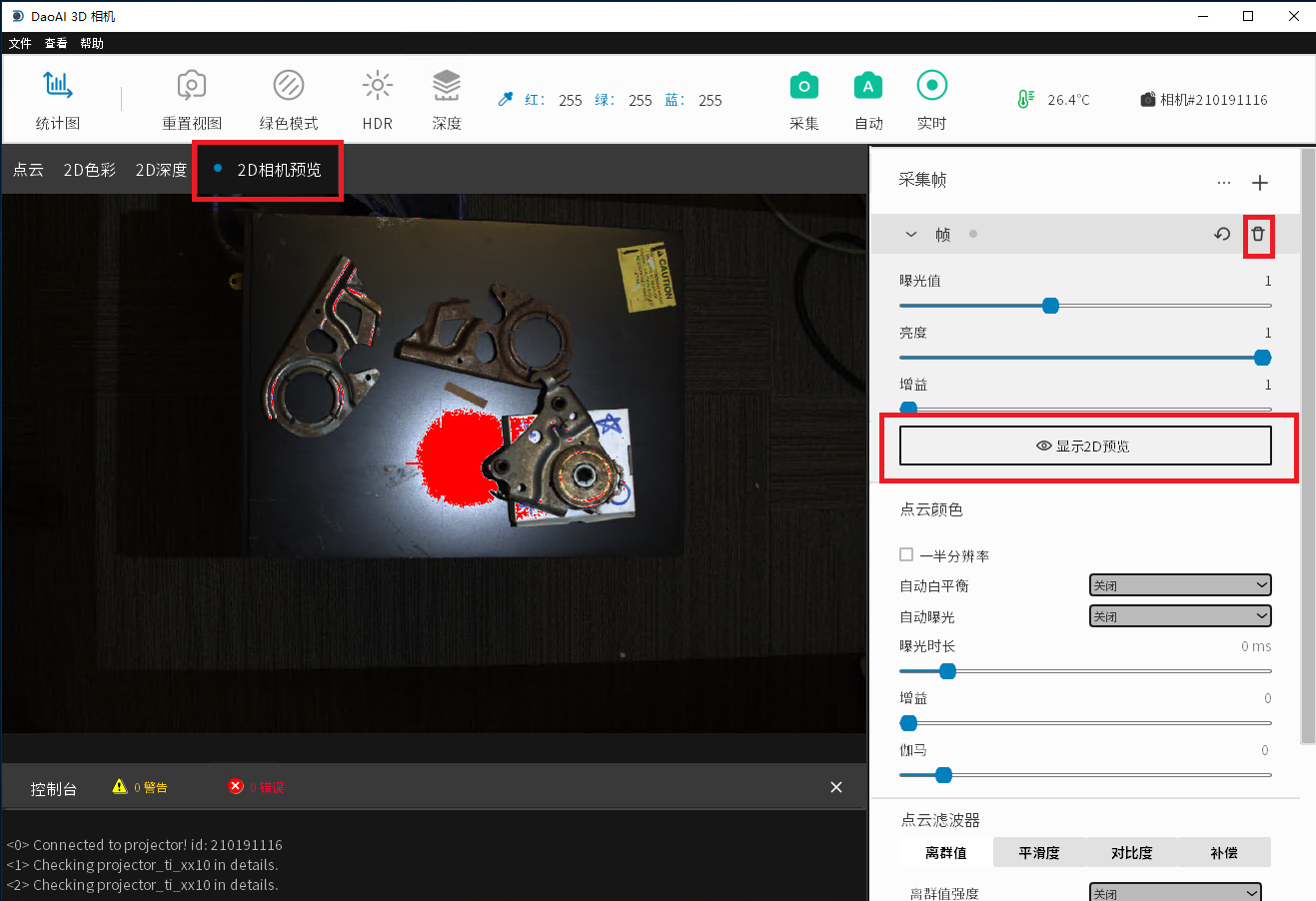

要进行二维预览，请点击您想预览的画面对应的下拉菜单中的 “显示二维预览”。预览将自动出现在 “二维摄像机预览 “中。预览 “的可视标签中。如果图框设置是折叠的，您可以点击 “眼睛 “图标，以预览该图框。在 “二维相机预览 “选项卡中，如果图像有红点。这意味着这些像素在当前帧设置下曝光过度。

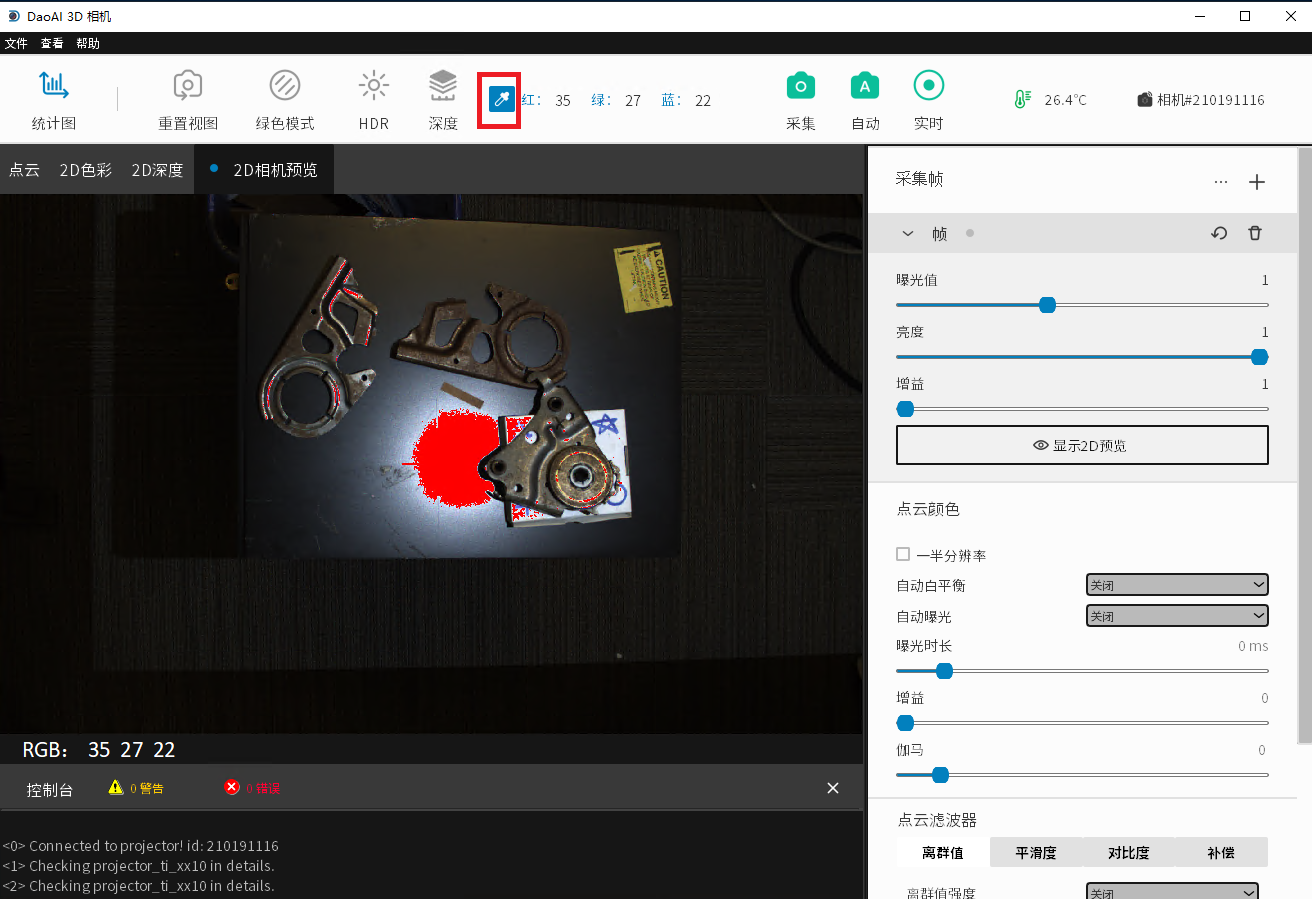

如果存在2D相机预览，你可以点击主窗口顶部栏中的颜色选择器图标，以便在图像预览中找到光标位置的像素的RGB值。在图像预览中光标位置的RGB值。这些值将被更新在顶栏上，并显示在左下角。

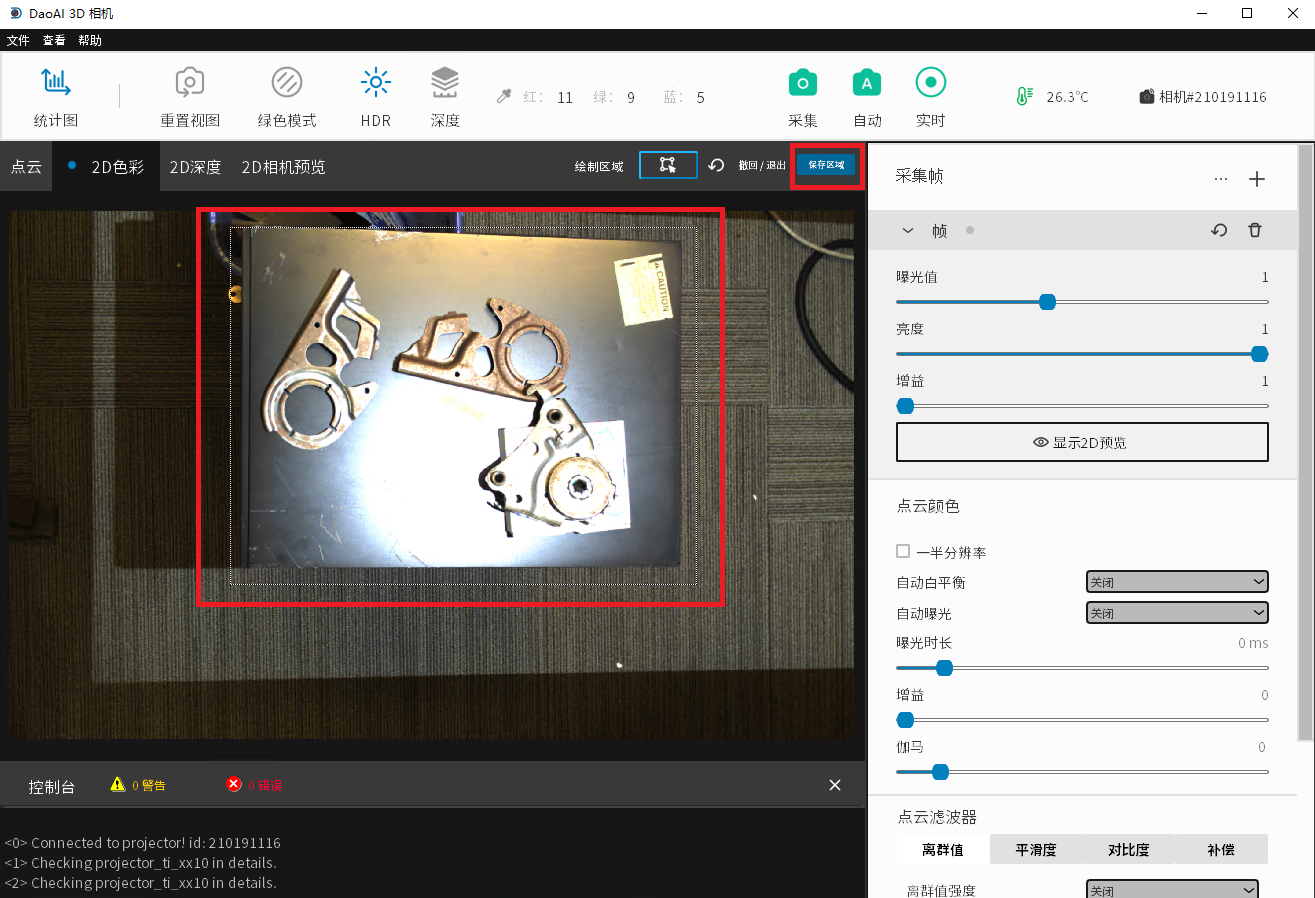

感兴趣的区域可以在2D颜色选项中剪裁并显示出来。您可以单击选项卡右上角的按钮并在图中框选出一个感兴趣的区域。

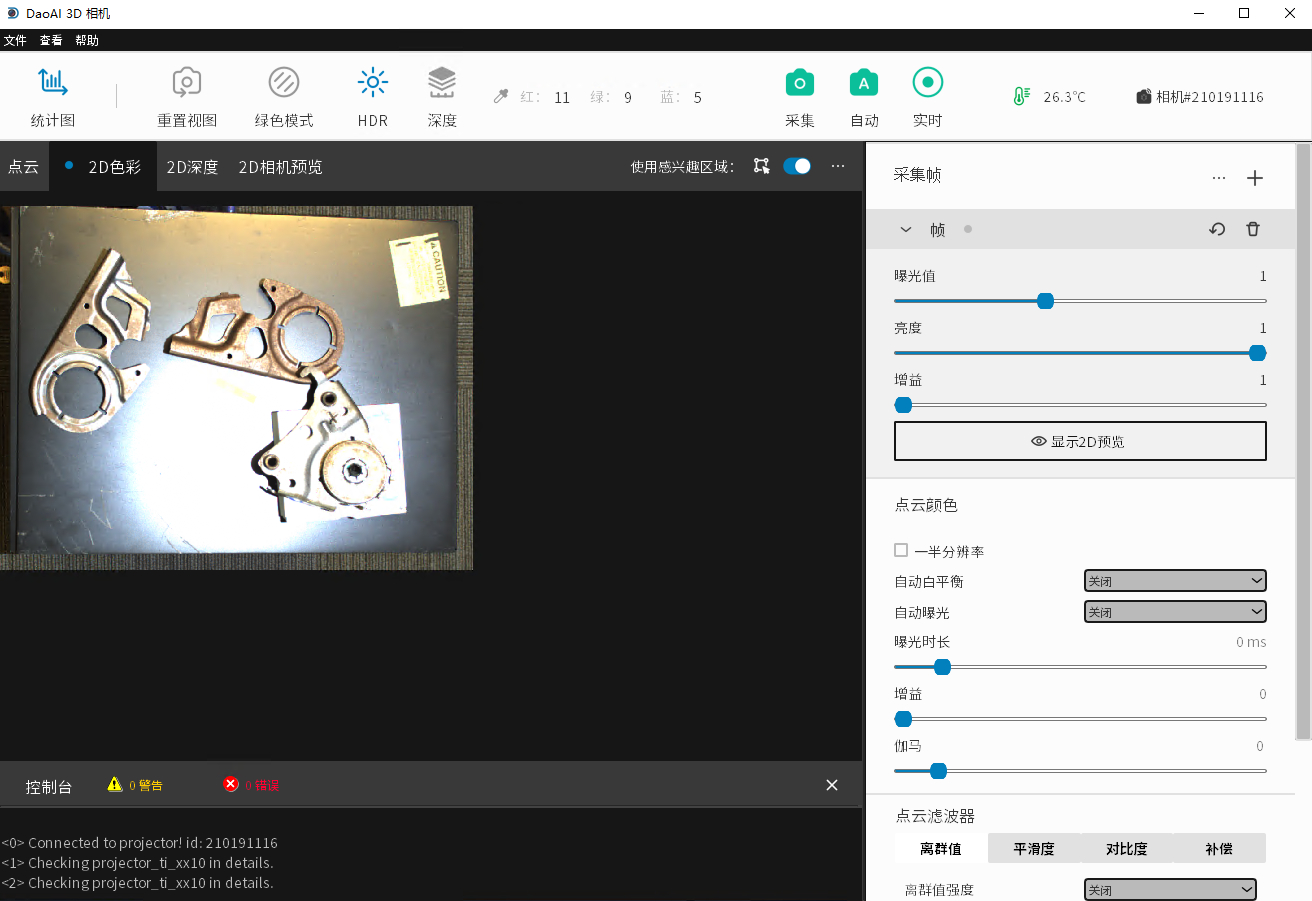

当裁剪了显示区域后，您必须单击“保存区域”来保存它。现在，只要打开 ROI, 所有未来的捕获都会记住这个保存的区域, 并且只会在“点云”和“2D 颜色”选项卡中显示该区域。

当您决定不再需要此 ROI 时，您可以通过单击切换开关旁边的三个点并单击“删除 ROI”来清除保存的区域。
